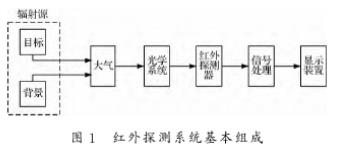

紅外探測系統一般包括：紅外光學系統，紅外探測器，電子信號處理裝置，顯示設備，見下圖：

  一、紅外光學系統

  大部分的紅外探測系統需要通過大氣才能夠探測到目標，而從目標來的輻射在到達紅外探測器前，由于大氣對紅外的選擇吸收和散射等作用，會對紅外輻射進行衰減。光學系統的主要的作用是收集紅外輻射，把遠處的紅外輻射聚焦的探測器上，提高探測距離。光學系統由反射式和透射式兩種。由于紅外的波段非常寬，而能透過紅外的材料有限，因此光學系統多采用反射式。

  二、紅外探測器

  紅外探測器又稱為紅外傳感器，是紅外探測系統的核心。它是一種光電或熱電轉換元件，能夠接紅外輻射信號并將其按照一定規律轉換成電信號。便于識別和顯示。紅外探測器質量的優劣是衡量紅外探測技術發展水平的重要標志。

  三、電子信號處理裝置

  由于紅外探測器的輸出信號比較微弱，一般在mV級，其中還摻雜一些干擾信號，因此還需對信號進行處理。電子系統首先放大微弱信號，然后進行信息處理，獲得目標信息，并通過數據接口輸出。紅外探測系統大多輸出圖像信息，顯示裝置能夠?qū)崟r(shí)現實視頻信息。
